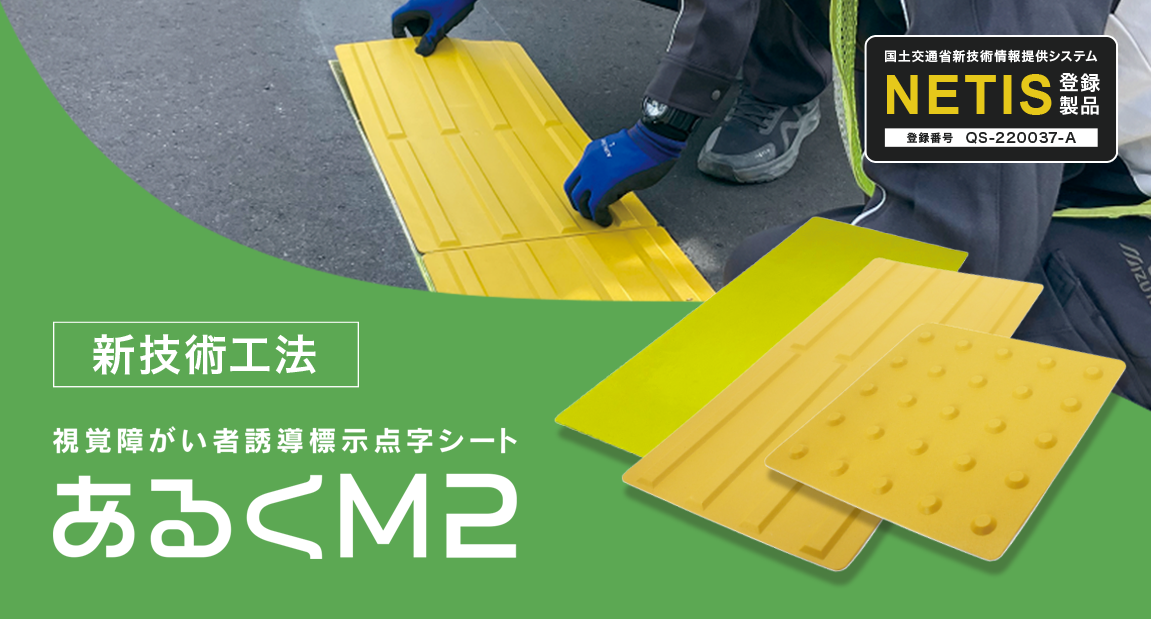

視覚障がい者誘導標示点字シート あるくM2

About

ゴミを出さない未来系の
施工スタイル

あるくM2(視覚障がい者誘導標示点字シート)は、
ゴミを出さない、出させない、新しいスタイルの製品です。
新開発の加熱溶融接着材で、マスキングや接着材の塗布作業が不要です。
接着剤の空き缶や無駄なゴミ、産業廃棄物が発生しません。

あるくM2はNETISに登録されている新技術です。
ゼロ・ウェイストとは、無駄、浪費、ごみをなくすことを意味します。

Product features

あるくM2は、従来の施工方法では考えられない
画期的な施工を実現しました。

貼付簡単

新開発の加熱溶融型接着シートは従来の施工効率約3倍。養生時間約1/3。

1人で施工可能

従来の施工人数を必要としない。

コスト削減

人件費及び材料費カットを実現。

環境に優しい

施工現場で生じる産業廃棄物0(ゼロ)。

人に優しい

呼吸器や皮膚への刺激がない。

従来品と同等の耐久性

仮設と本設への共用可能。

Quality

あるくM2の品質は各試験で実証されています。

あるくM2 標準規格

項 目 単 位 社内規格 適用規格
引張強さ N/mm² 4.0以上 JISK7113
引張伸び % 3.0以上 JISK7113
圧縮強さ N/mm² 5.0以上 JISK5665
摩耗性 mg 190以下 JISK6264-2
接着力 N/mm² 2.0以上 建研式法
滑り抵抗値 BPN(湿潤時) 50以上 ASTM E 303
耐候性 500hrs 合 格 JIS A 1415

試験で確認された高い接着性

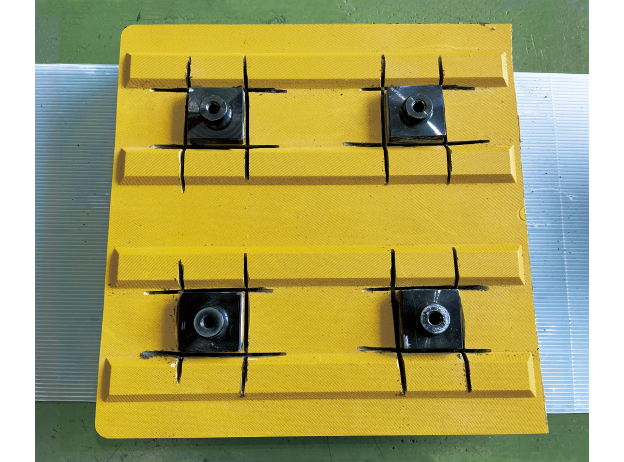

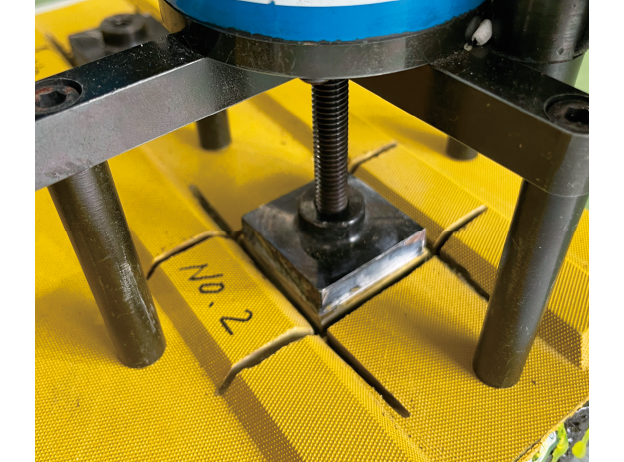

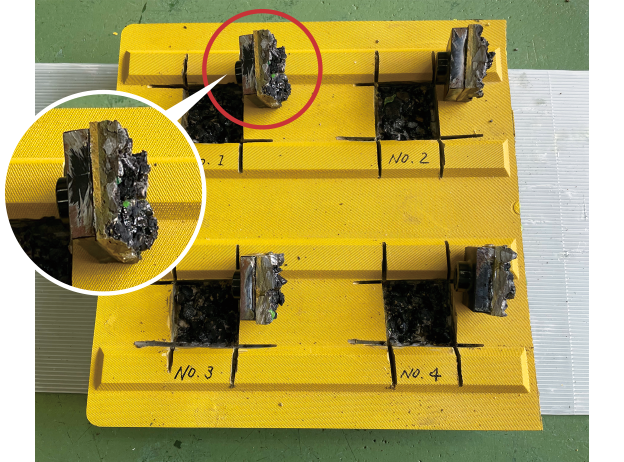

アスファルト試験体で引張試験

専用治具を接着固定して引っ張る

アスファルトの素材中で破壊

加熱溶融型接着シート

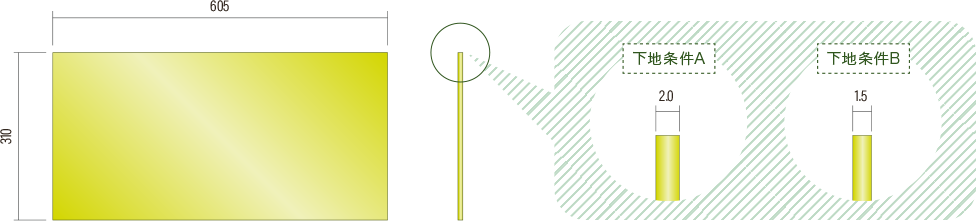

加熱溶融型接着シートは下地条件によって使用する厚さが異なります。
(下の対象路面表を参照)

加熱型溶融型接着シートの対象路面表
下地条件A

アスファルト舗装(開粒)

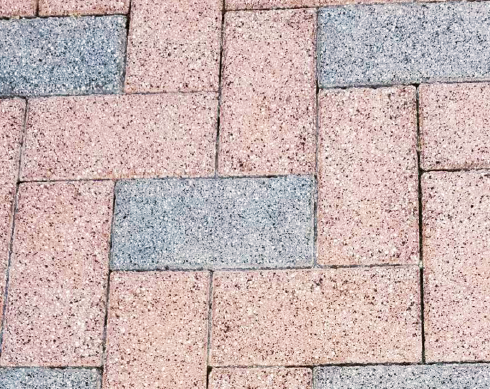

インターロッキング舗装

下地条件B

アスファルト舗装(密粒)

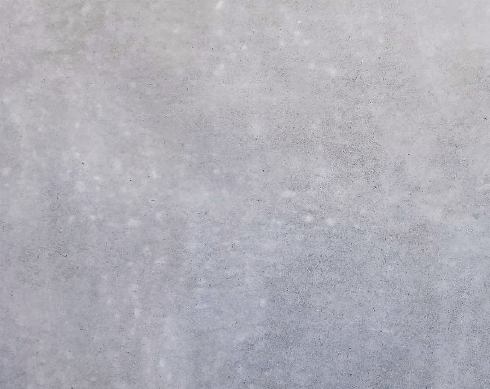

コンクリート舗装

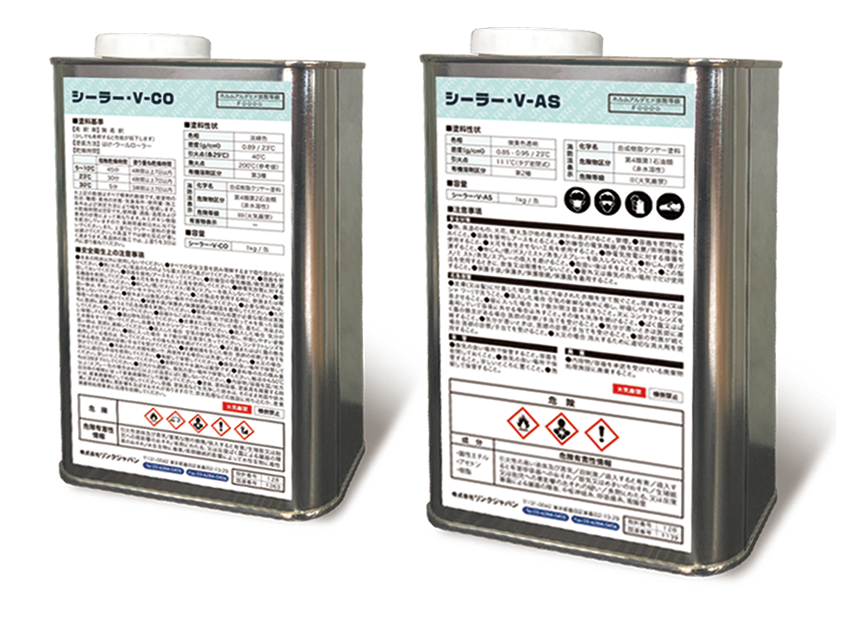

下地専用プライマー

ファインシーラー(プライマー)

あるくM2の施工では、下地専用プライマー『ファインシーラー』(別売)をご使用下さい。

●製品情報

商品名 ファインシーラー
容量 1kg/缶

●塗装基準

指触乾燥時間 塗り重ね乾燥時間
5〜10℃ 45分 4時間以上7日以内
23℃ 30分 4時間以上7日以内
30℃ 5分 3時間以上7日以内

※上記の数値はすべて標準的数値です。

Construction process

従来品との施工手順を比較することで、
あるくM2の施工効率の良さが明確にわかります。

従来品

清掃(ブロアー)

作図(墨出し)

テープ養生(下塗り用)

接着剤攪拌(下塗り用)

接着剤下塗り

テープ撤去(下塗り用)

テープ養生(上塗り用)

接着剤攪拌(上塗り用)

点字シート貼付

エアー抜き

端部コテ処理

テープ撤去(上塗り用)

完成

あるくM2

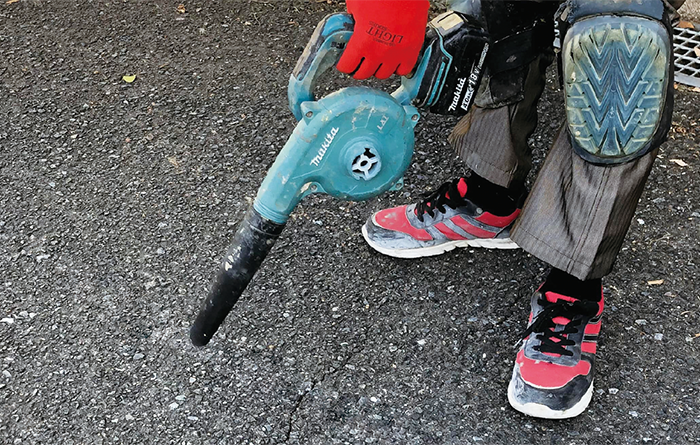

清掃(ブロアー)

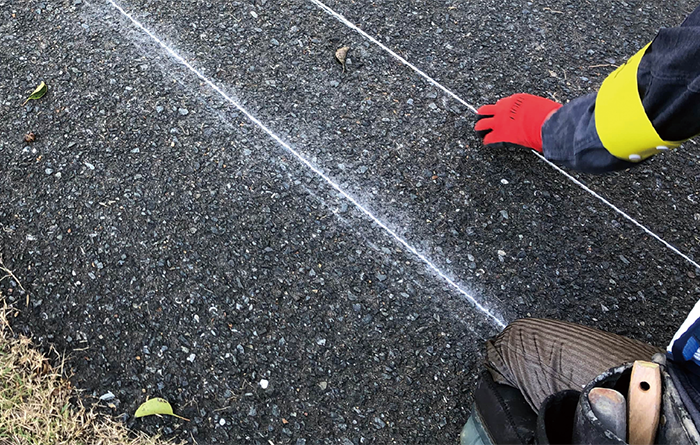

作図(墨出し)

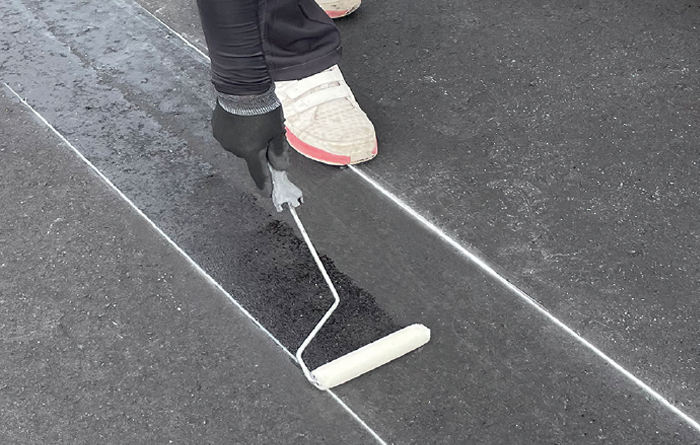

下地用プライマー

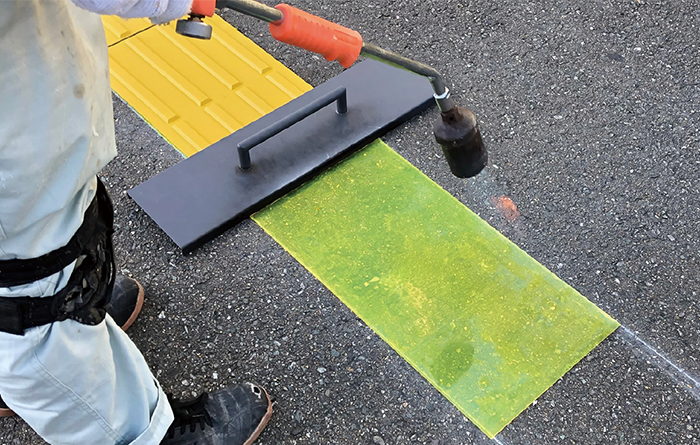

接着シート加熱

点字シート貼付

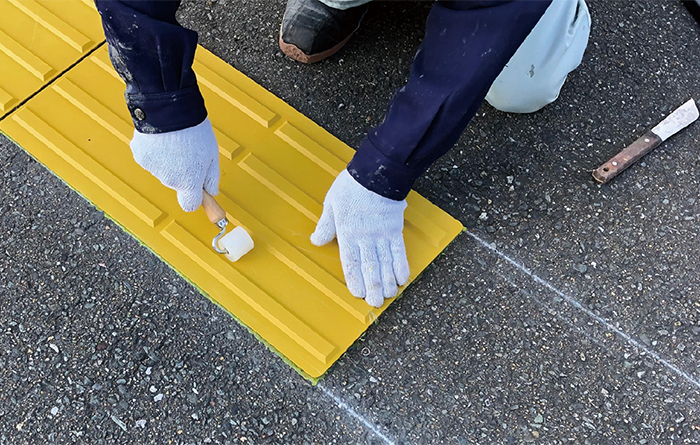

エアー抜き

完成


施工手順動画

施工上の注意点

  • 設置面に、油分やレイタンスがあると接着力が低下するので、除去してから施工を行なって下さい。
  • 欠損や老朽化した設置面に施工する場合は、必ず下地を均一に調整してご使用下さい。
  • 雨天や降雪時には施工できない為、設置面が乾いていることを確認しご使用下さい。
  • 大型車両が頻繁に通過する場所や、車両がハンドルを切る箇所での使用は推奨しておりません。
  • 温度測定器等を使用し、設置面の温度が20°C〜70°Cの範囲であることを確認してからご使用下さい。
  • 接着剤シートの保護フィルムは、施工する直前に両面とも剥がしてご使用下さい。
  • 接着剤シートの加熱不足は接着不良の原因となります。
  • 接着剤シートは下地が見えるまで十分加熱し、すぐに点字シートを設置して下さい。
  • 勾配のある設置箇所では、接着剤が流動するので平坦な場所でご使用下さい。
  • 外気温が15°C以下の場合は、設置面を20度以上に予備加熱し、点字シートは十分に温めてご使用下さい。
  • 低温時は点字シートが割れやすいため、落としたり強い衝撃を与えないで下さい。
    (接着剤シートは破損しても、溶融させそのままお使い頂けます。)
  • 点字シートの保管は直射日光を避け、気温が50°C以下の場所で保管して下さい。

安全上の注意点

  • 加熱用バーナーをご使用の場合は、周辺への安全を確認の上、施工をお願い致します。
  • 施工はバーナーが使用できる場所とし、火気厳禁の箇所ではヒートガンをご使用下さい。
  • 接着剤シートの加熱の際は、手袋を着用し、火傷に十分に注意して作業して下さい。
  • 溶けた接着剤シートは、直接手に触れないようにご注意下さい。

Works

あるくM2は公共工事等で使用されています。

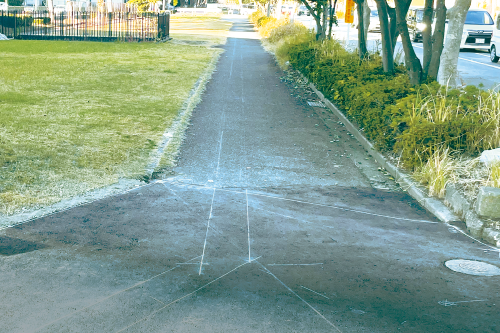

施工前

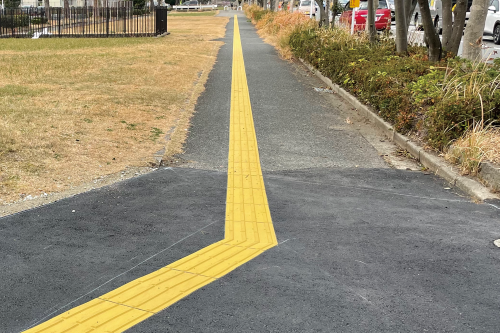

施工後

Lineup

あるくM2の商品ランナップをご紹介します。

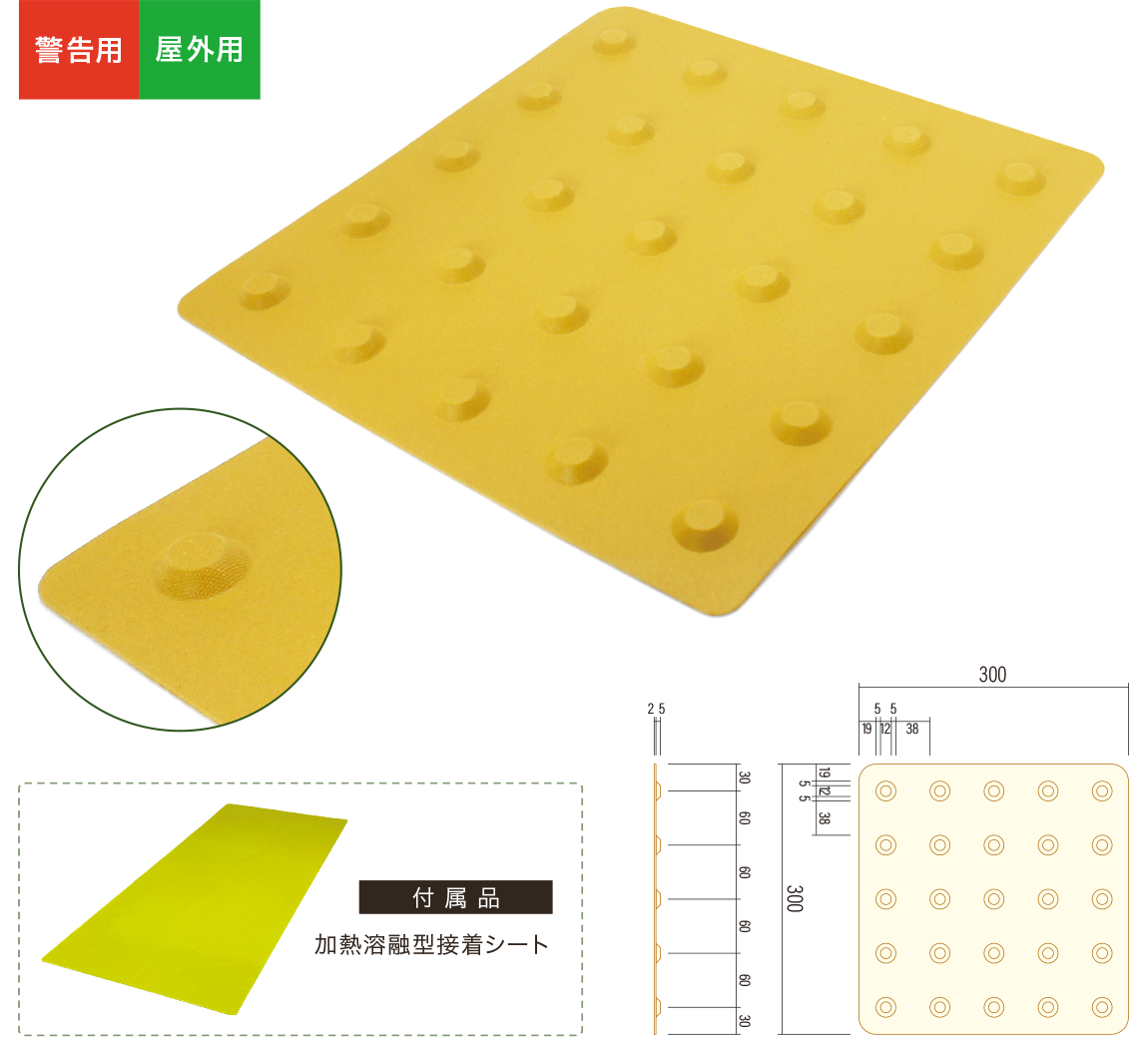

  • MMA樹脂を主成分とした点字シートです。
  • 点字シート中の骨材は廃セラミックを使用しています。

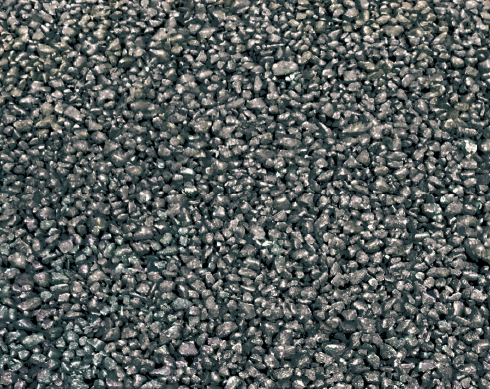

  • 防滑性に優れた新しい面状にしたことで、滑り抵抗値(BPN値)は湿潤時55以上に向上いたしました。

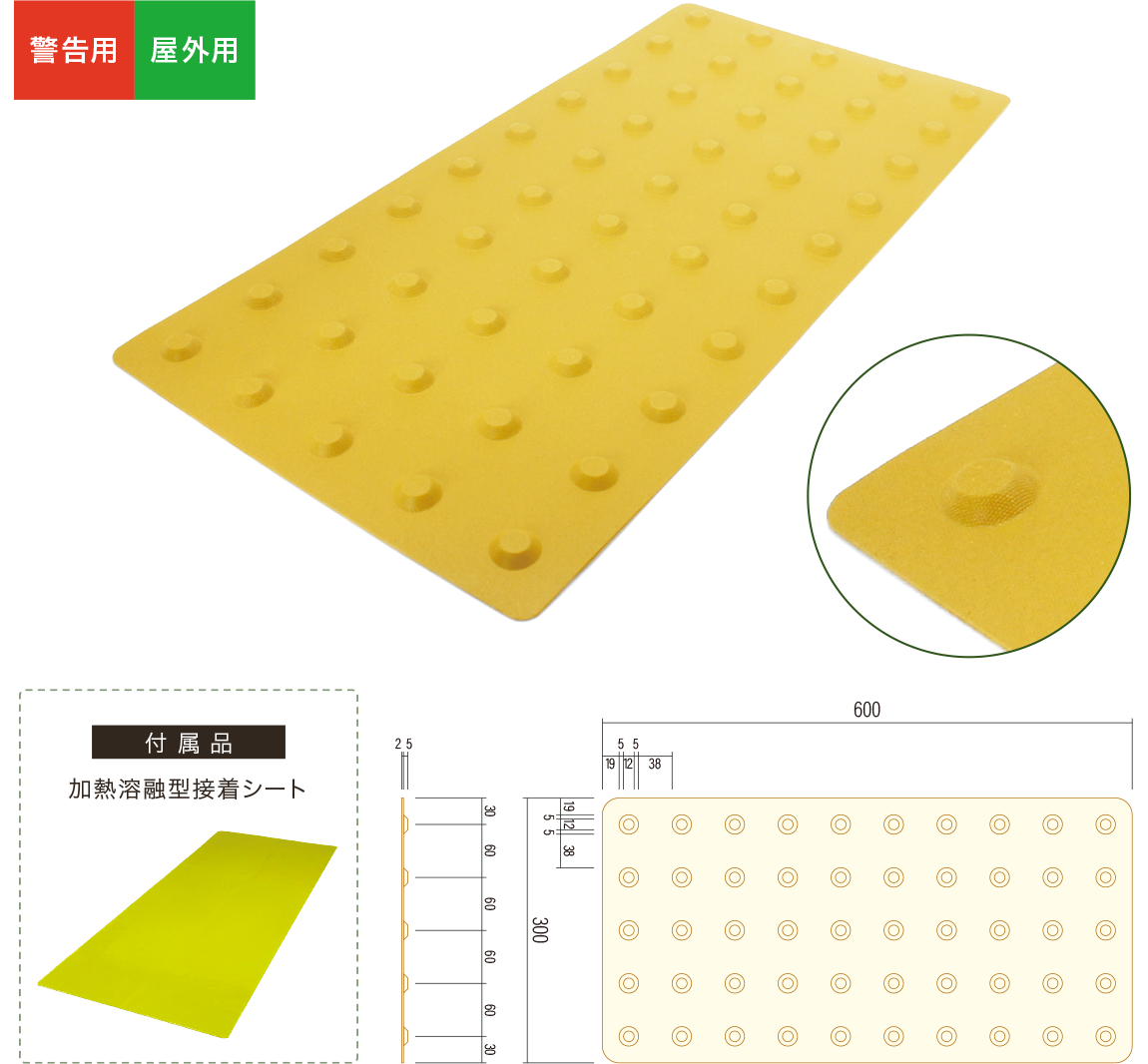

AK600-Kシリーズ

AK600-K-A

製品

<点字シート>
300×600×2+5㎜
<加熱溶融型接着剤シート>
310×605×2.0㎜

梱包数量

5枚/ケース

重量

8.0㎏ / ケース

使用枚数

1.67枚/m(m当たり)

用途

アスファルト(開粒)舗装
インターロッキング舗装

AK600-K-B

製品

<点字シート>
300×600×2+5㎜
<加熱溶融型接着剤シート>
310×605×1.5㎜

梱包数量

5枚/ケース

重量

7.5㎏ / ケース

使用枚数

1.67枚/m(m当たり)

用途

アスファルト(密粒)舗装
コンクリート舗装

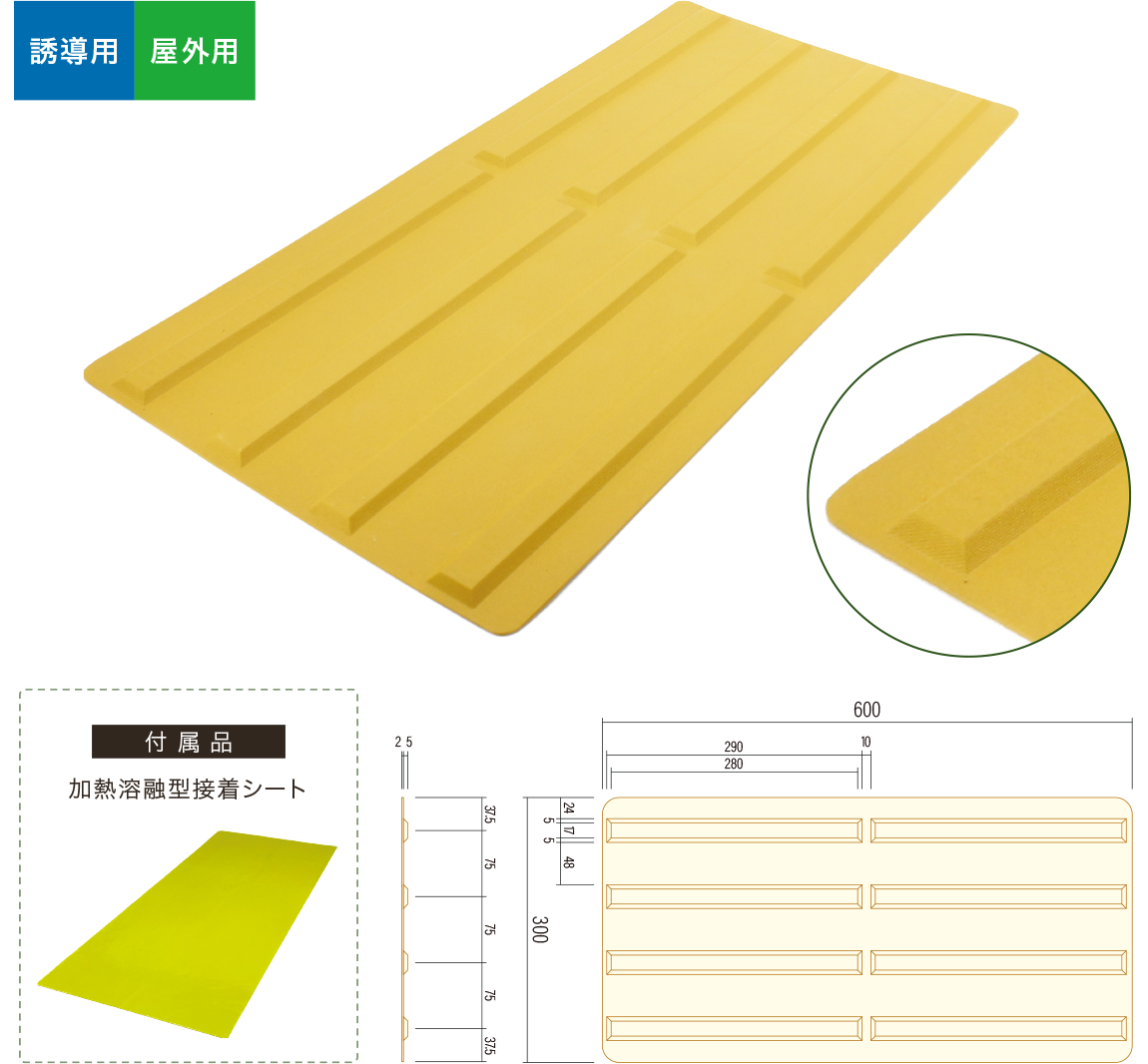

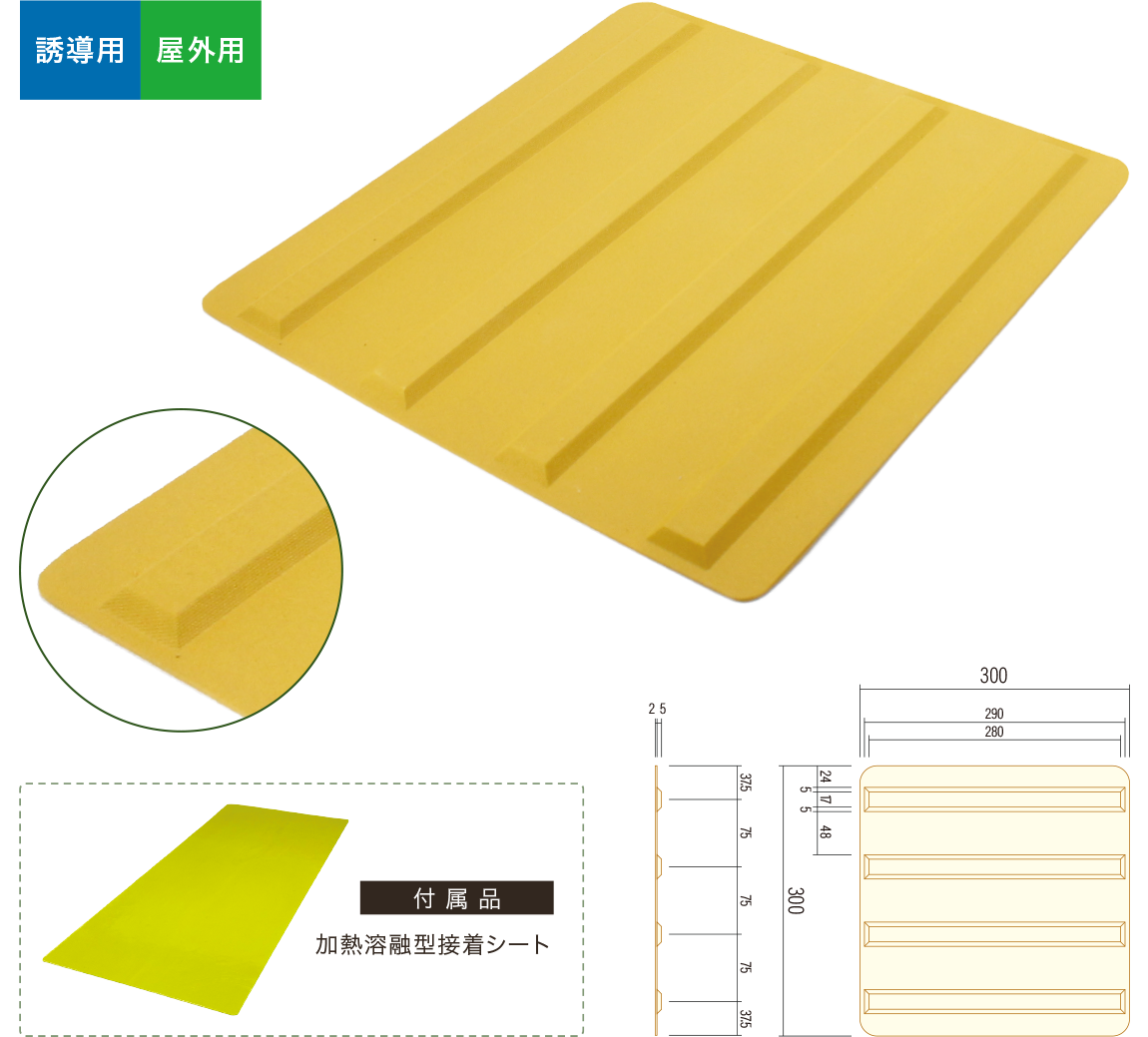

AK600-Yシリーズ

AK600-Y-A

製品

<点字シート>
300×600×2+5㎜
<加熱溶融型接着剤シート>
310×605×2.0㎜

梱包数量

5枚/ケース

重量

10㎏ / ケース

使用枚数

1.67枚/m(m当たり)

用途

アスファルト(開粒)舗装
インターロッキング舗装

AK600-Y-B

製品

<点字シート>
300×600×2+5㎜
<加熱溶融型接着剤シート>
310×605×1.5㎜

梱包数量

5枚/ケース

重量

9.5㎏ / ケース

使用枚数

1.67枚/m(m当たり)

用途

アスファルト(密粒)舗装
コンクリート舗装

Contact

あるくM2についてのお問い合わせにつきましては、下記のメールアドレスへ

専用メールアドレス:info@linkjapan.jp
